一、TF系列介紹
1.1、產品簡介
TF系列精密空調主要用于金融、政府、企業等行業的數據中心，網絡機房，為服務器、網絡設備、通信設備提供穩定的溫度環境、濕度環境以及潔凈環境，保障其主設備穩定運行。

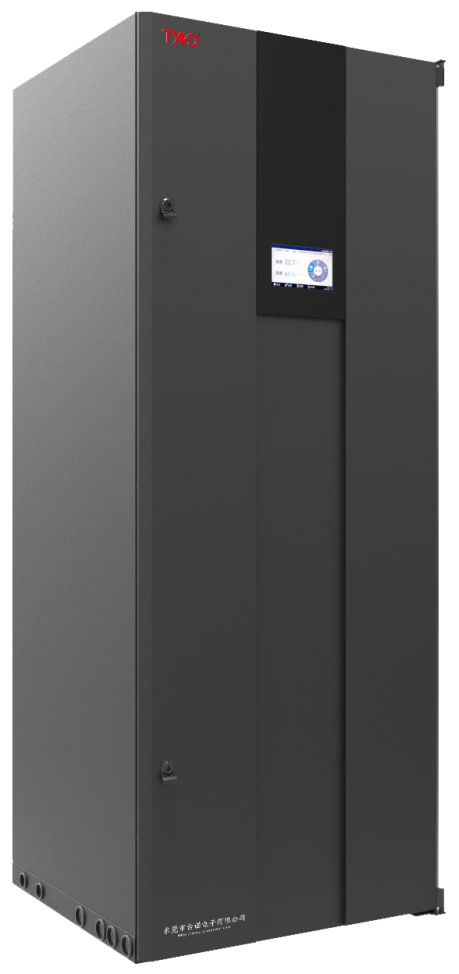

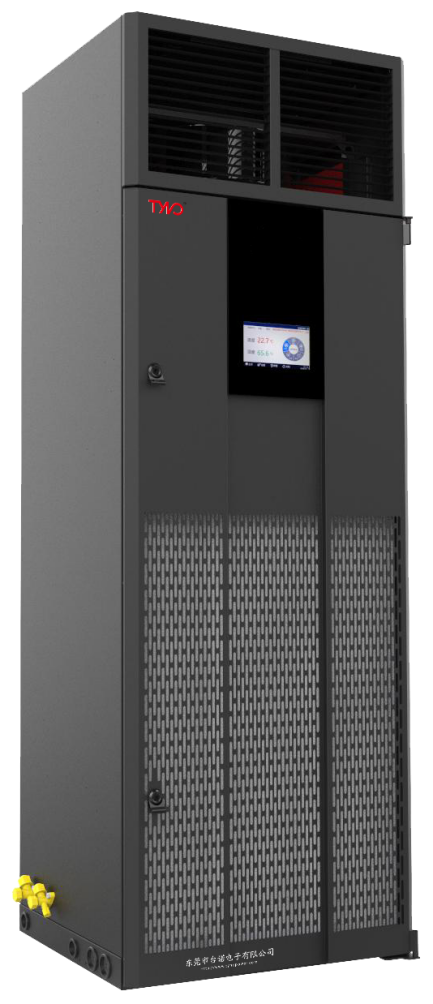

TF5-25KW外觀
上送風系列 下送風系列

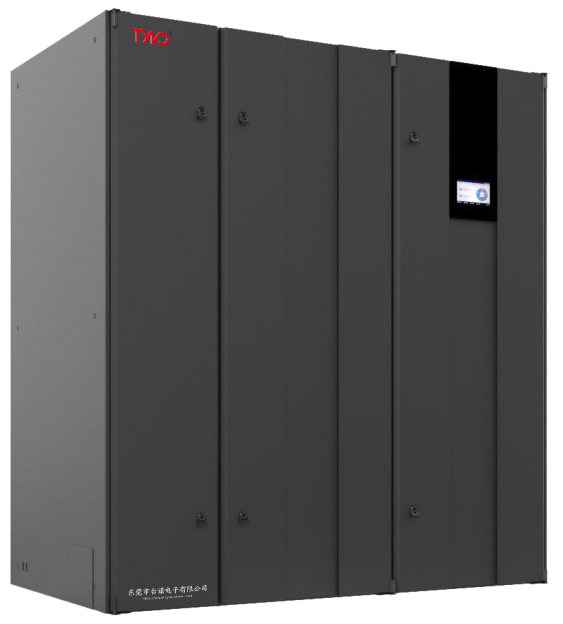

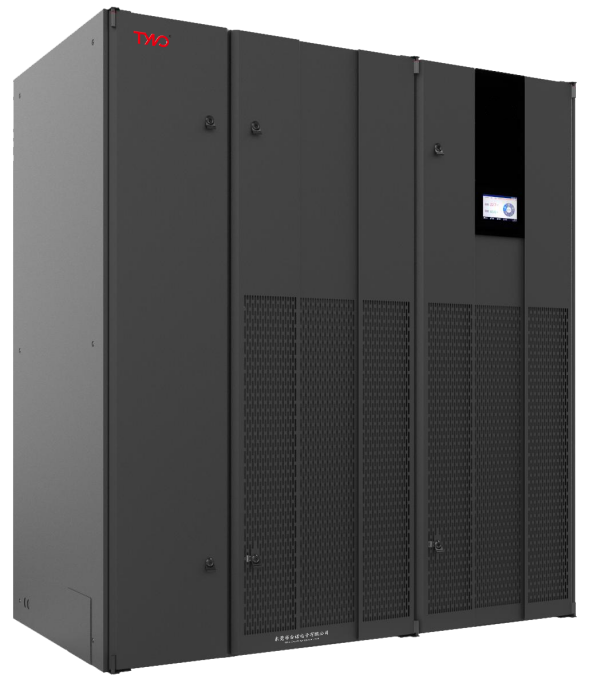

TF30-100KW外觀
上送風系列 下送風系列
產品具有高性價比、節能、環保及專業精密空調特點。冷量范圍從30kW～100kW，制冷型式風冷、水冷/乙二醇冷、冷凍水各種形式。送風方式包括上送風、上前送風和下送風、下前送風。標準系列可加裝氟泵節能模塊，在寒冷季節使用自然冷源，為用戶節省運行費用，滿足日益強烈的節能需求。
1.2、產品應用范圍
1) 數據中心、數據機房
2) 移動、聯通通信基站
3) 戶外機房、尋呼機房
4) 微波及衛星地面站
5) 網絡機房、控制中心
1.3、產品主要特點
1) 機組配置恒溫、恒濕功能，采用大風量、高顯熱比的設計，滿足專業機房的需求。
2) 精密匹配的高效制冷系統，配以大面積蒸發器，保證機組保證全天候最優節能運行
3) 采用高效穩定的渦旋式壓縮機,保障機組的高壽命和高能效比
4) 具有超強網絡管理功能，可以遠程登陸主機進行查看和管理。提供標準的通信協議，可選SNMP/RS485通訊接口，支持遠程開關機和管理功能，支持遠程告警及查詢和故障處理；
5) 靈活的群控組網和主備機切換功能，實現機組自動切換、輪流值班功能
6) 機組適用于嚴寒地區，選配低溫運行組件在-40℃的低溫下機組仍可運行
7) 機組結構緊湊占地面積小，并可以全正面維護，機組可實現全正面維護結構，維護方便簡易；
8) 配有7英寸彩色觸摸顯示屏，人性化的操作界面；智能顯示機組運行狀態及報警信息、，記錄各主要部件的運行時間，可設置參數自動保護；
9) 采用優質零部件，保證機組的高可靠性；機組按高達10年以上的運行壽命設計，每一件產品均經過嚴格苛刻的檢驗和試驗；
10) 多種送風方式、多種制冷型式及多種選配組件，滿足用戶的各種需求；
二、TF機房精密空調詳細設計說明
3.1、先進可靠智能化控制系統
1) 先進智能精確的微電腦控制系統
2) 7吋全中文彩色觸摸屏顯示
3) 多級密碼保護，防止誤操作，具有專家故障診斷功能
4) 人性化的操作界面，操作維護簡便
5) 智能顯示機組運行狀態及報警信息，記錄各主要部件的運行時間
6) 具有來電自啟動及延時設定功能
3.2、大風量、高顯熱比設計
1)

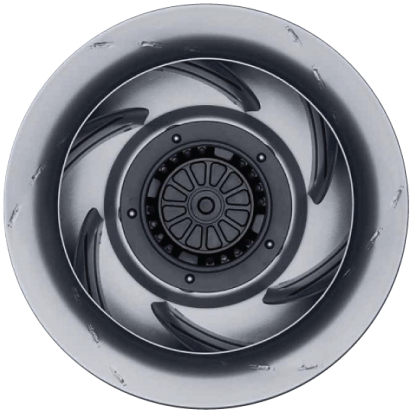

TF精密空調使用大風量低能耗的后傾離心風機，保證機組可以能提供90%以上的顯熱比，適應機房的應用環境，可避免過度除濕和送風帶霧。
3.3、高可靠性、高能效、環保設計
1) TF系列采用國際環保的R410A高能效比渦旋壓縮機，免維護的后傾離心風機，配以知名品牌的制冷配件、電氣元件，同時機組按高達10年以上的運行壽命設計，每一件產品均經過嚴格苛刻的檢驗和試驗，保證機組具有高能效比、高可靠性。
2)
高可靠性柔性渦旋壓縮機，具備超強可靠性，滿足數據機房7*24小時關鍵應用的苛刻要求。
3.4、高能效、低噪音、大風量風機設計
1) 采用高效率、高可靠性的后傾離心AC風機或選配無級調速后傾離心EC風機，具有風量大、運行平穩、送風距離遠及靜壓范圍調節寬廣等特點。
3.5、無極調速低噪音風冷冷凝器設計
1) 風冷冷凝器采用耐腐鋼材及戶外防腐處理，具有良好的剛性和防腐性能，適應多種環境條件。
2) 采用防護等級IP65的無極轉速控制器調節風扇轉速，實現節能、低噪。
3.6、全正面維護結構設計設計
1) 機組結構設計緊湊占地面積小，可維護性強，可實現全正面維護結構，用戶可很簡便進行日常維護及操作，并且機組內的標識清楚明了。
3.7、強大的網絡管理功能設計
1) 靈活的主備機切換功能，實現機組自動切換、輪流值班功能。
2) 方便的遠程開關機和管理功能。
3) 遠程告警及查詢、故障處理。
4) 可選SNMP/RS485通訊接口，提供標準的通信協議。
5) 支持以WEB方式登陸機組控制系統，查看機組運行狀態，支持遠程進行狀態設計和調節。
3.8、高效的加濕系統

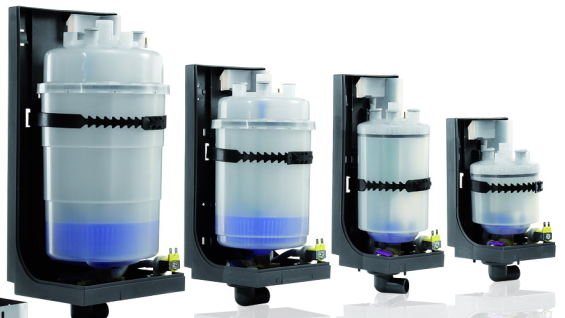

采用高品質專業的電極式加濕器，適應水質差的地區使用，控制板配置先進的加濕度控制方式。用戶可根據需要，調節需要的加濕量。該加濕罐具有使用壽命長、加濕效率高、適應各種水質等特點，維護操作十分簡易。
3.9、高效的加熱系統
1) 機組配置正溫度系數陶瓷式PTC電熱器，該加熱器具有加熱速度快、散熱效率高且安全可靠的優點。
2) 且內部配有兩級溫控保護系統，避免過熱，保證機組的安全。
3.10、超寬的室外運行環境
1) 采用無極調速的變頻驅動冷凝風機，標準機型可以-20℃ ~ +45℃范圍內正常制冷工作；
2) 選配低溫組件后，機組可在-40℃ ~ +45℃范圍內制冷工作。
3.11、高效率空氣過濾器
1) 機組配置G4/MERV8級空氣過濾器，可保證機房達到要求的潔凈度?？煞厦绹?/span>ASHRAE52-76標準，提供的過濾器保證機房的潔凈度達到C級機房的要求(直徑大于0.5mm的灰塵粒子濃度￡18000粒/升)。
2) 提供選配更高過濾等級的F5空氣過濾器。
3.12、量身定制非標設計
1) TF系列具有多種送風方式、多種制冷型式及多種選配組件，滿足用戶的各種需求，并可為用戶提供各種非標定制方案。
三、TF系列5kW-30kW技術參數
|
TF慧風系列 風冷/水冷型 技術參數 |
||||||
|
室內機型號 （上/下送風） |
T-005UA T-005DA |
T-007UA T-007DA |
T-012UA T-012DA |
T-017UA T-017DA |
T-020UA T-020DA |
T-025UA T-025DA |
|
總制冷量 -kW |
5.5 |
7.5 |
12.5 |
17.5 |
21.2 |
27.5 |
|
顯制冷量 -kW |
5.2 |
6.8 |
11.3 |
15.9 |
19.1 |
25 |
|
顯熱比 -% |
94.5 |
90.7 |
90.4 |
90.9 |
90.1 |
90.9 |
|
風量 -m3/h |
2000 |
2250 |
2850 |
5000 |
6200 |
6700 |
|
風機類型 |
AC/EC |
AC/EC |
AC/EC |
AC/EC |
AC/EC |
AC/EC |
|
電加熱量 -kW |
3 |
3 |
4 |
6 |
6 |
6 |
|
加濕量 -kg/h |
2.5 |
2.5 |
4 |
4.5 |
4.5 |
5 |
|
加濕器類型 |
電極式 |
電極式 |
電極式 |
電極式 |
電極式 |
電極式 |
|
過濾等級 |
G3 |
G3 |
G3 |
G4 |
G4 |
G4 |
|
機組重量 -kg |
118 |
128 |
178 |
300 |
318 |
338 |
|
機組寬度 -mm |
550 |
550 |
650 |
750 |
750 |
850 |
|
機組深度 -mm |
450 |
450 |
550 |
700 |
700 |
700 |
|
機組高度 -mm |
1750 |
1750 |
1850 |
1900 |
1900 |
1900 |
|
電源型式 |
220V/50Hz/1Ph |
220V/50Hz/1Ph |
380V/50Hz/3Ph |
380V/50Hz/3Ph |
380V/50Hz/3Ph |
380V/50Hz/3Ph |
|
滿載電流FLA -A |
15.6 |
17.6 |
16.0 |
19.5 |
27.5 |
30.9 |
|
銅管接口 -mm |
10/12 |
10/12 |
12/16 |
16/16 |
16/16 |
16/22 |
|
冷凝排水管接口 -mm |
20 |
20 |
20 |
20 |
20 |
20 |
|
加濕進水管接口-母螺紋 |
3/4”G |
3/4”G |
3/4”G |
3/4”G |
3/4”G |
3/4”G |
|
制冷型式 |
風冷 |
風冷 |
風冷 |
風冷/水冷 |
風冷/水冷 |
風冷/水冷 |
|
送風型式 |
上/下 |
上/下 |
上/下 |
上/下 |
上/下 |
上/下 |
|
單/雙系統 |
單系統 |
單系統 |
單系統 |
單系統 |
單系統 |
單系統 |
|
制冷劑類型 |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
|
風冷室外機(建議) |
TSF08 |
TSF12 |
TSF18 |
TSF24 |
TSF32 |
TSF38 |
|
單雙系統 |
單系統 |
單系統 |
單系統 |
單系統 |
單系統 |
單系統 |
|
室外機數量 |
1 |
1 |
1 |
1 |
1 |
1 |
|
機組重量 -kg |
28 |
40 |
67 |
105 |
110 |
120 |
|
機組深度 –mm |
455 |
455 |
455 |
990 |
990 |
990 |
|
機組寬度 -mm |
800 |
800 |
800 |
1374 |
1374 |
1374 |
|
機組高度 -mm |
790 |
790 |
1240 |
689 |
689 |
695 |
|
安裝腳高度 |
- |
- |
- |
450 |
450 |
450 |
|
電源型式 |
220V/50Hz/1Ph |
220V/50Hz/1Ph |
220V/50Hz/1Ph |
380V/50Hz/3Ph |
380V/50Hz/3Ph |
380V/50Hz/3Ph |
|
滿載電流FLA -A |
1.5 |
1.5 |
3.0 |
2.0 |
2.0 |
2.8 |
|
銅管接口 -mm |
10/12 |
10/12 |
12/16 |
16/22 |
16/22 |
16/22 |
備注：
1、風量數據基于設定最高風機轉速，實際運行根據需求動態調節。
2、冷量數據基于24℃/50%RH回風溫度，45℃冷凝溫度。
3、室內機滿載電流中包括了室外機的滿載電流。
4、選配件包括低溫組件、延長組件、雙電源、漏水檢測。
5、標準風冷型機組室外工作溫度范圍-15℃以上，選配低溫組件后室外工作溫度范圍-35℃以上。
四、TF系列30kW-100kW系列參數
|
TF慧風系列 風冷/水冷型 技術參數 |
||||||||||||
|
室內機型號 （上/下送風） |
T-030UA T-030DA |
T-035UA T-035DA |
T-040UA T-040DA |
T-050UA T-050DA |
T-045UA T-045DA |
T-055UA T-055DA |
T-065UA T-065DA |
T-070UA T-070DA |
T-080UA T-080DA |
T-090UA T-090DA |
T-100UA T-100DA |
|
|
總制冷量 -kW |
32.5 |
37.7 |
41.8 |
50 |
43.5 |
50.1 |
65.1 |
71.1 |
83.6 |
92.1 |
100.9 |
|
|
顯制冷量 -kW |
29.3 |
34 |
38.1 |
45 |
39.2 |
45.2 |
58.8 |
64 |
75.3 |
83.6 |
91.1 |
|
|
顯熱比 -% |
90.2 |
90.2 |
91.1 |
90.0 |
90.1 |
90.2 |
90.3 |
90.0 |
90.1 |
90.8 |
90.2 |
|
|
風量 -m3/h |
8325 |
8620 |
10500 |
12400 |
10500 |
12400 |
16650 |
17240 |
21000 |
22600 |
24800 |
|
|
風機類型 |
AC/EC |
AC/EC |
AC/EC |
AC/EC |
AC/EC |
AC/EC |
AC/EC |
AC/EC |
AC/EC |
AC/EC |
AC/EC |
|
|
電加熱量 -kW |
6 |
6 |
9 |
9 |
9 |
9 |
9 |
9 |
12 |
12 |
12 |
|
|
加濕量 -kg/h |
8 |
8 |
10 |
10 |
10 |
10 |
10 |
10 |
12 |
12 |
12 |
|
|
加濕器類型 |
電極式 |
電極式 |
電極式 |
電極式 |
電極式 |
電極式 |
電極式 |
電極式 |
電極式 |
電極式 |
電極式 |
|
|
過濾等級 |
G4 |
G4 |
G4 |
G4 |
G4 |
G4 |
G4 |
G4 |
G4 |
G4 |
G4 |
|
|
機組重量 -kg |
433 |
438 |
468 |
528 |
478 |
568 |
688 |
718 |
768 |
806 |
888 |
|
|
機組寬度 -mm |
1126 |
1126 |
1326 |
1326 |
1326 |
1326 |
1826 |
1826 |
2026 |
2026 |
2226 |
|
|
機組深度 -mm |
990 |
990 |
990 |
990 |
990 |
990 |
990 |
990 |
990 |
990 |
990 |
|
|
機組高度 -mm |
1975 |
1975 |
1975 |
1975 |
1975 |
1975 |
1975 |
1975 |
1975 |
1975 |
1975 |
|
|
電源型式 |
380V/50Hz/3Ph |
380V/50Hz/3Ph |
380V/50Hz/3Ph |
380V/50Hz/3Ph |
380V/50Hz/3Ph |
380V/50Hz/3Ph |
380V/50Hz/3Ph |
380V/50Hz/3Ph |
380V/50Hz/3Ph |
380V/50Hz/3Ph |
380V/50Hz/3Ph |
|
|
滿載電流FLA -A |
32.8 |
35.7 |
43.2 |
48.2 |
42.4 |
52.8 |
61 |
63.9 |
77.2 |
82.2 |
87.2 |
|
|
銅管接口 -mm |
16/22 |
16/22 |
16/22 |
16/22 |
16/22 |
16/22 |
16/22 |
16/22 |
16/22 |
16/22 |
16/22 |
|
|
冷凝排水管接口 -mm |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
|
|
加濕進水管接口-母螺紋 |
3/4”G |
3/4”G |
3/4”G |
3/4”G |
3/4”G |
3/4”G |
3/4”G |
3/4”G |
3/4”G |
3/4”G |
3/4”G |
|
|
制冷型式 |
風冷/水冷 |
風冷/水冷 |
風冷/水冷 |
風冷/水冷 |
風冷/水冷 |
風冷/水冷 |
風冷/水冷 |
風冷/水冷 |
風冷/水冷 |
風冷/水冷 |
風冷/水冷 |
|
|
送風型式 |
上/下 |
上/下 |
上/下 |
上/下 |
上/下 |
上/下 |
上/下 |
上/下 |
上/下 |
上/下 |
上/下 |
|
|
單/雙系統 |
單系統 |
單系統 |
單系統 |
單系統 |
雙系統 |
雙系統 |
雙系統 |
雙系統 |
雙系統 |
雙系統 |
雙系統 |
|
|
制冷劑類型 |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
|
|
風冷室外機 (建議型號) |
TSF42 |
TSF52 |
TSF62 |
TSF62 |
TDF62 |
TDF70 |
TDF85 |
TSF52 |
TSF62 |
TSF62 |
TSF70 |
|
|
單雙系統 |
單系統 |
單系統 |
單系統 |
單系統 |
雙系統 |
雙系統 |
雙系統 |
單系統 |
單系統 |
單系統 |
單系統 |
|
|
室外機數量 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
2 |
2 |
2 |
2 |
|
|
機組重量 -kg |
130 |
140 |
150 |
150 |
160 |
160 |
230 |
140 |
150 |
150 |
150 |
|
|
機組深度 -mm |
1273 |
1273 |
1273 |
1273 |
1273 |
1273 |
1273 |
1273 |
1273 |
1273 |
1273 |
|
|
機組寬度 -mm |
1574 |
1574 |
1874 |
1874 |
2074 |
2074 |
2374 |
1574 |
1874 |
1874 |
1874 |
|
|
機組高度 -mm |
695 |
695 |
689 |
689 |
689 |
689 |
695 |
695 |
689 |
689 |
689 |
|
|
安裝腳高度 |
450 |
450 |
450 |
450 |
450 |
450 |
450 |
450 |
450 |
450 |
450 |
|
|
電源型式 |
380V/50Hz/3Ph |
380V/50Hz/3Ph |
380V/50Hz/3Ph |
380V/50Hz/3Ph |
380V/50Hz/3Ph |
380V/50Hz/3Ph |
380V/50Hz/3Ph |
380V/50Hz/3Ph |
380V/50Hz/3Ph |
380V/50Hz/3Ph |
380V/50Hz/3Ph |
|
|
滿載電流FLA -A |
2.8 |
2.8 |
4.0 |
4.0 |
4.0 |
4.0 |
5.6 |
2.8 |
4.0 |
4.0 |
4.0 |
|
|
銅管接口 -mm |
16/22 |
22/28 |
22/28 |
22/28 |
22/28 |
22/28 |
22/28 |
22/28 |
22/28 |
22/28 |
22/28 |
|
備注：
1、風量數據基于設定最高風機轉速，實際運行根據需求動態調節。
2、冷量數據基于24℃/50%RH回風溫度，45℃冷凝溫度。
3、室內機滿載電流中包括了室外機的滿載電流。
4、選配件包括低溫組件、延長組件、雙電源、漏水檢測。
5、標準風冷型機組室外工作溫度范圍-15℃以上，選配低溫組件后室外工作溫度范圍-35℃以上。
